Membuat 7Segment Display and Driver Test Circuit

Assalamualaikum Wr.Wb

Nama               : Marini Ayu Pangestika

Kelas               : 1 CB

NIM                : 061430700537

Mata Kuliah    : Praktek Gambar Teknik

Postingan saya kali ini akan membuat "7Segment Display and Test Circuit" Menggunakan Protel Schematic Editor.




Berikut langkah kerjanya:
1. Bukalah Program Schematic Editor

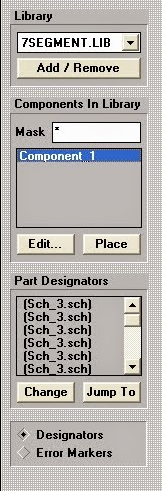

2. Klik File pilih New, masukan komponen 7segment dari 7segment.lib

3. Pilih Komponen IC 7447 dari D_TTL.lib





4. Kemudian tambahkan resistor, baterray, dan SW_SPST dari Device_lib



Device_lib



 SW_SPST



Batteray

Resistor

5. Susun Komponen Seperti Gambar berikut:

Lengkapi menggunakan Wire Electric sebagai kabel, junction, dan power ground

6. Tambahkan Power Ground, klik tools pilih power port.

7. Klik pada ujung ditengah-tengah pertemuan kabel, kemudian rotasikan untuk mengubah namanya, klik 2 kali sampai muncul kotak dialog power port, setelah itu ubah namanya.

Untuk Power Port pada bagian bawah lakukan hal yg sama untuk mengubah nama dan bentuk power portnya

8. Untuk menambahkan junction, klik tools junction pada menu wring tools.

9. Maka hasilnya akan seperti pada gambar diatas tadi:

11. Untuk menyimpan file, Klik File, pilih Save As

12. Simpan dengan directive Sch. contoh Circuit.sch



Sekian Postingan kali ini, Terimakasih!!!

Semoga Bermanfaat Teman-teman :)

Download File
